Descrizione

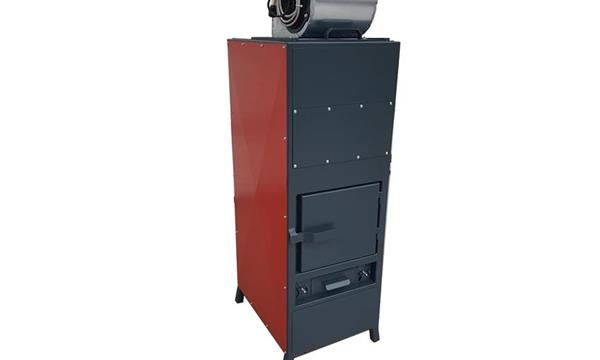

MARTINA 30
D A T I T E C N I C I

Potenza termica Kcal 25700
Potenza termica KW 29,8
Consumo combustible kg/h 9
Portata d’aria m3/h 2400
Potenza ventilatore 230 Volt monofase Kw 0,49
Profondità camera di combustione in mm 580
Porta di carico B x H mm 330x330
Volume riscaldabile ca. m3 300
Superficie riscaldabile ca. m2 60

Misure d’ingombro ca. :
Larghezza mm 600
Profondità mm 900
Altezza mm 1900

Peso kg 230

Diametro attacco x camino mm 160
Diametro camino consigliato 200
Rendimento % 85-90
Polvere del gas di scarico g/m3 0,07
CO nel gas di scarico g/m3 0,9
Pressione nel camino PA 11,5
CO2 Gas gas di scarico % 6,1
Temperatura gas di scarico °C 286

Bocchettoni di uscita aria calda PZ / mm 2 x D 200
